INSTRUCTION SET REFERENCE

PMULHW—Packed Multiply High

Description

This instruction multiplies the four signed words of the source operand (second operand) by the

four signed words of the destination operand (first operand), producing four signed, double-

word, intermediate results (refer to Figure 3-72). The high-order word of each intermediate

result is then written to its corresponding word location in the destination operand. The destina-

tion operand must be an MMX™ technology register; the source operand may be either an

MMX™ technology register or a 64-bit memory location.

Operation

DEST(15..0)

<

 HighOrderWord(DEST(15..0)

?

 SRC(15..0));

DEST(31..16)

<

 HighOrderWord(DEST(31..16)

?

 SRC(31..16));

DEST(47..32)

<

 HighOrderWord(DEST(47..32)

?

 SRC(47..32));

DEST(63..48)

<

 HighOrderWord(DEST(63..48)

?

 SRC(63..48));

Opcode

Instruction

Description

0F E5 /r

PMULHW mm,

mm/m64

Multiply the signed packed words in mm by the

signed packed words in mm/m64, then store the

high-order word of each doubleword result in mm.

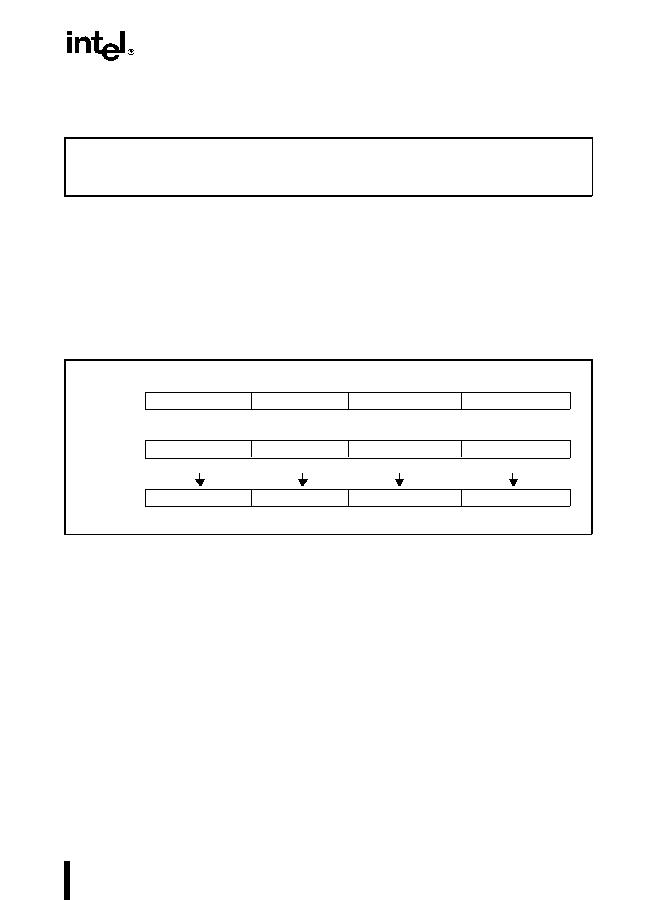

Figure 3-72.  Operation of the PMULHW Instruction

PMULHW mm, mm/m64

mm

mm/m64

mm

0111000111000111

1000000000000000

1100011100011100

0111000111000111

0000010000000000

0000000111000111

High Order

High Order

High OrderHigh Order

3006022

*

*

*

*

<<<
