PMULLW—Packed Multiply Low

Description

This instruction multiplies the four signed or unsigned words of the source operand (second

operand) with the four signed or unsigned words of the destination operand (first operand),

producing four doubleword, intermediate results (refer to Figure 3-73). The low-order word of

each intermediate result is then written to its corresponding word location in the destination

operand. The destination operand must be an MMX™ technology register; the source operand

may be either an MMX™ technology register or a 64-bit memory location.

Operation

DEST(15..0)

<

 LowOrderWord(DEST(15..0)

?

 SRC(15..0));

DEST(31..16)

<

 LowOrderWord(DEST(31..16)

?

 SRC(31..16));

DEST(47..32)

<

 LowOrderWord(DEST(47..32)

?

 SRC(47..32));

DEST(63..48)

<

 LowOrderWord(DEST(63..48)

?

 SRC(63..48));

Opcode

Instruction

Description

0F D5 /r

PMULLW mm,

mm/m64

Multiply the packed words in mm with the packed words in

mm/m64, then store the low-order word of each

doubleword result in mm.

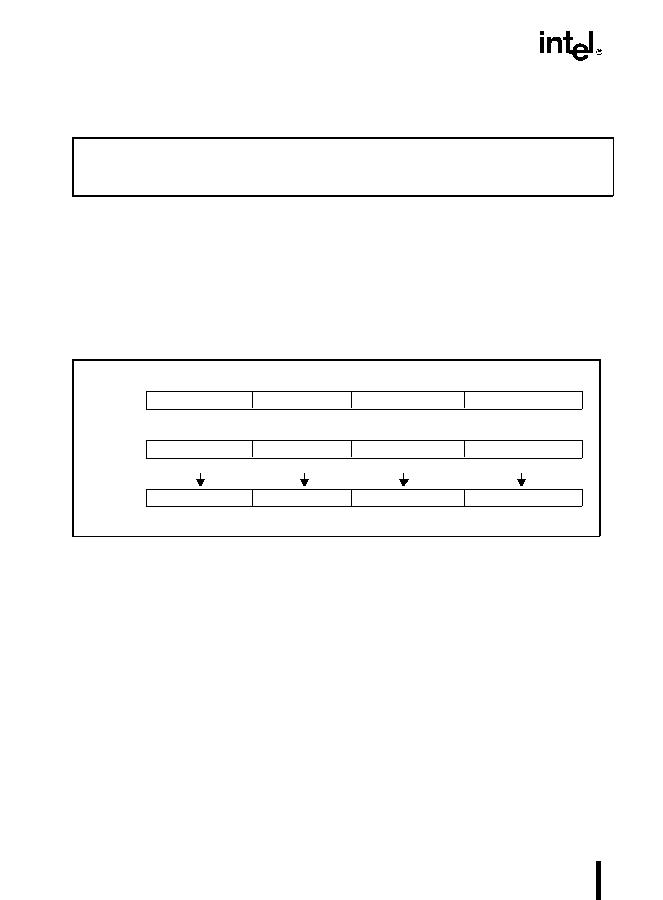

Figure 3-73.  Operation of the PMULLW Instruction

PMULLW mm, mm/m64

mm

mm/m64

mm

0111000111000111

1000000000000000

1000000000000000

0111000111000111

0000010000000000

0001110000000000

Low Order

Low Order

Low OrderLow Order
